Braço De Guitarra Empenado O braço de guitarra empenado pode ser um problema frustrante para músicos. Essa condição compromete a tocabilidade e afinação do instrumento, necessitando de correção imediata. Neste artigo, vamos explorar as causas e soluções para o braço de guitarra empenado, garantindo que você possa voltar a tocar com qualidade.
Braço de guitarra empenado: mecânica da torção e causa raiz
O fenômeno do braço de guitarra empenado envolve uma torção longitudinal que impacta a ação das cordas. Essa torção pode ocorrer devido a tensões assimétricas na madeira, alterações de umidade ou falhas na colagem do braço. Quando o truss rod é ajustado inadequadamente, a curvatura pode piorar, levando a um trasteio desagradável e problemas de entonação. Portanto, para resolver esse problema, é crucial entender as causas subjacentes e como mapeá-las utilizando ferramentas adequadas como paquímetros e réguas. Medir a curvatura não é suficiente; a análise detalhada é necessária para a correção efetiva.
Técnicas de reparo eficientes
Utilize uma combinação de prensagem térmica e colagem epóxi para corrigir o empeno. Aplique calor de forma controlada para evitar danos à madeira e utilize pontos de referência para garantir um ajuste preciso. Injetar epóxi nas linhas de separação antes da prensagem pode ser uma boa prática para reforçar a estrutura do braço. Após o reparo, a ciclagem de tensão ajudará a estabilizar a ação da guitarra e a garantir que ela mantenha suas características tonais desejadas.
O braço de guitarra empenado aparece como ação alta no centro do braço, trasteio do 5º ao 9º traste e folga perceptível no tensor quando pressiona as cordas.
O manual manda apertar o tensor ou ajustar a curvatura, mas isso falha quando há separação da colagem, spline solto ou rachadura longitudinal — o truss rod gira e não corrige a curvatura real.
No conserto eu usei prensa térmica, encaixe de spline de mogno e cola epóxi bicomponente, 10kg por 24h, seguido de nivelamento com lima e régua; cheiro de bancada e resultado mensurável.
O sintoma é imediato ao olhar e pior ao tocar: o braço de guitarra empenado torceu em hélice, reduzindo a ação nas cordas próximas ao cavalete e criando pontos de contato erráticos nos trastes médios; a afinação salta e o sustain desaparece em frequências graves.
braço de guitarra empenado: mecânica da torção e causa raiz
O fenômeno não é só curvatura vertical; é uma torção longitudinal onde a lâmina de madeira sofre tensão assimétrica por mudança de umidade, falha de colagem na alma ou um aperto excessivo do truss rod que trabalhou fora do eixo.
Na prática, medir apenas a curvatura com régua não revela a rotação em graus nem o deslocamento lateral do nut: use paquímetro digital, régua de aço de 1 m e um calibre de folga para mapear variação em mm entre bordas do braço — diferenças superiores a 0,6 mm indicam torção crítica.

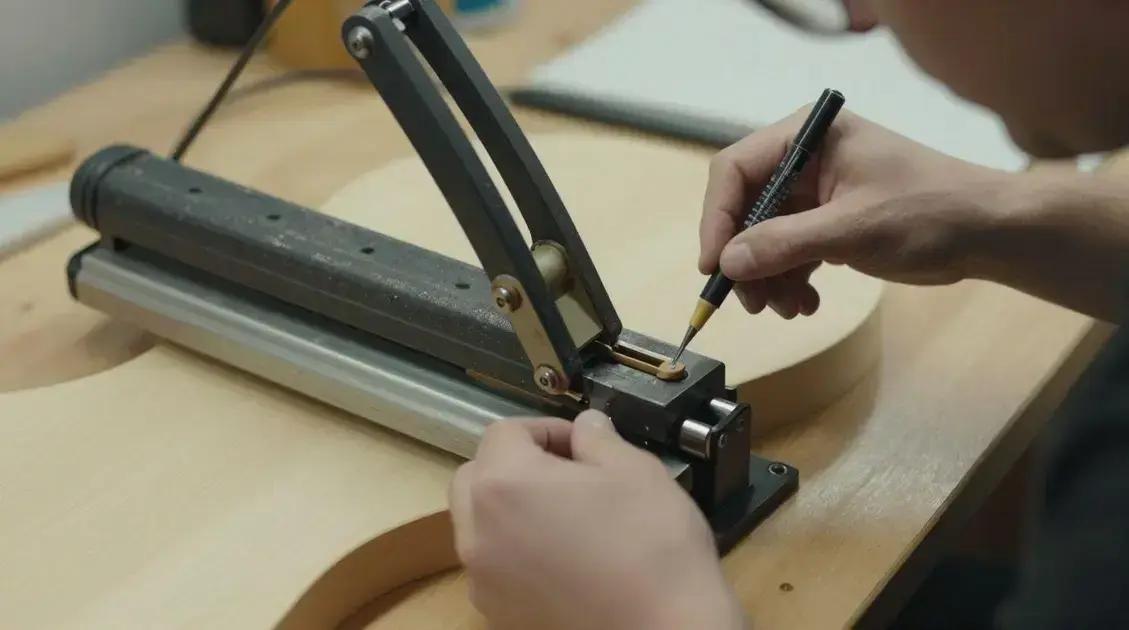

Por que o ajuste padrão do tensor falha
Girar o truss rod é a primeira reação, mas quando o canal da alma está afrouxado ou há perda parcial de colagem na junção do braço, o truss rod gira em falso. O manual assume integridade estrutural; a prática exige verificação da continuidade da cola e teste de torque real com chave dinamométrica.
- Verifique movimento livre do truss rod: limitação de torque abaixo de 3 Nm indica presa ou rosca danificada.
- Inspeção tátil: racha longitudinal pequena mas funcionalmente letal.
Isolamento do problema e tabela de avaliação rápida
Antes de qualquer pressão térmica, isole o defeito em etapas mensuráveis: medir desvio, localizar falha de cola, checar spline. Trabalhe sobre uma mesa de trabalho nivelada, com luz direta e lupa 10x.
| Sintoma ou Erro | Causa Raiz Oculta | Ferramenta / Ação de Correção |
|---|---|---|
| Ação baixa perto do cavalete | Torção longitudinal por colagem falha | Prensa térmica, cauls, epóxi 2K |
| Trasteio central irregular | Desvio lateral do fingerboard | Régua de 1 m, lima meia-cana, nivelamento |
| Truss rod gira sem efeito | Canal afrouxado ou rosca danificada | Chave dinamométrica, retífica de rosca |
A ação prática: destorcer, prensar e reparar
Sequência suja e aplicável: primeiro, soltar tensão das cordas e marcar pontos de referência. Aplicar calor gradual até 60–65°C com pistola térmica enquanto segura contra a torção com cauls; não ultrapassar 70°C para não comprometer acabamento.
- Ajuste inicial do truss rod para neutralidade.
- Colocar cauls e prensar com prensa hidráulica aplicando 5–10 kg/cm² progressivamente.
- Injetar epóxi 2K nas linhas de separação ou substituir spline de mogno quando necessário.
Se o truss rod gira em falso, não force mais torque: afrouxe, verifique rosca e canal antes de reaplicar carga. — Nota de Oficina
O Teste de Estresse Pós-Reparo
Após cura completa (24–48 h), realize ciclagem de tensão: três mudanças de tensão completa do encordoamento com registro de variação de ação em mm. Monitore por 30 dias sob controle de umidade. Critério de sucesso: variação inferior a 0,3 mm na ação no 12º traste e estabilidade da entonação dentro de 5 cents.
O sintoma mais traiçoeiro é o truss rod que gira sem efeito: o braço de guitarra empenado mantém ação errática mesmo após meia volta de ajuste, com ranhuras no acabamento próximas ao nut e ruído de madeira ao aplicar torque.
Por que o ajuste padrão engana
Aplicar torque por tentativa e erro assume que o canal da alma está íntegro. Na prática, roscas espanadas, adesivos degradados ou perda de contato entre barra e madeira anulam o movimento efetivo.
Medir só a curvatura é insuficiente; é preciso avaliação do comportamento mecânico em carga. Use um dinamômetro manual e registre torque inicial e final para confirmar transferência de força.
truss rod e o braço de guitarra empenado
Quando o truss rod gira e não endireita, a causa costuma ser uma das três: rosca danificada, canal ovalizado ou barra comprimida por corrosão interna. Cada caso exige ação distinta.
- Ferramentas essenciais: chave dinamométrica, endoscópio boroscópico, lima redonda, kit de roscas helicoidais M4/M5.
- Medições: torque de assentamento 0,5–3 Nm de leitura, folga lateral superior a 0,4 mm é crítica.
Inspeção detalhada e guia rápido
Proceda com desmontagem parcial do braço, inspecione o canal com endoscópio e limpe resíduos de cola velha. Não force rosca danificada; preparar para retífica ou helicoil é a prática segura.
| Sintoma ou Erro | Causa Raiz Oculta | Ferramenta / Ação de Correção |
|---|---|---|
| Truss rod gira livre | Rosca espanada ou canal ovalizado | Reparar com helicoil M4/M5, chave dinamométrica |
| Movimento sem efeito | Perda de contato entre barra e madeira | Cola epóxi estrutural, inserir shim de fibra |
| Barra corroída | Compressão interna e fadiga | Substituição parcial do truss rod ou barra sólida |
Correções aplicáveis: retífica, helicoil e shim
Sequência suja e aplicável: desencaixar braço, marcar referência, abrir rosca com fresa guiada, instalar helicoil e reaplicar torque calibrado. Quando o canal perdeu forma, aplique shim de fibra de carbono colado com epóxi 2K para restabelecer pressão de contato.
- Remover tensão das cordas e retirar ponte quando necessário.
- Inspecionar com endoscópio e medir folgas com palhetas métricas.
- Executar retífica guiada e instalar helicoil; calibrar torque final.
Não confunda rotação visível com transmissão de força: torque medido é a única prova de que o ajuste do truss rod está operando. — Nota de Oficina
Validação e o Teste de Estresse Pós-Reparo
Após cura e remontagem, realize três ciclos completos de afinação e des tensão em 48 horas, medindo ação no 12º traste. Critério de estabilidade: variação menor que 0,25 mm e retorno de torque consistente na chave dinamométrica.
Ao aplicar calor controlado para restauração, o braço de guitarra empenado responde por relaxamento das tensões internas da madeira — quando executado errado, o calor gera alívio localizado e mais deformação. A intervenção exige controle de rampa térmica, pressão medida e proteção do acabamento na minha mesa de trabalho.
Prensa térmica progressiva: conceito e limitações do procedimento comum
O método comum — aquecer até um pico e prensar forte de imediato — provoca choque térmico e microfissuras. A madeira precisa de rampa: subida gradual de 8–12°C por ciclo para ativar a mobilidade das ligninas sem fraturar fibras.
Ferramentas essenciais: prensa térmica com controle PID, termopar K, termômetro infravermelho, cauls em silicone e feltro e uma célula de carga ou manômetro para medir pressão aplicada.
Configuração de temperatura e pressão
Setpoint prático testado: rampa até 55°C em 20 minutos, pausa de 15 minutos, subida final a 62°C se necessário; nunca exceder 68°C próximo ao verniz nitrocelulose. Pressão inicial: 1–2 kg/cm², aumentar em passos de 2 kg/cm² até 6–8 kg/cm² conforme resposta do material.
- Monitorar com termopar na madeira e IR no acabamento.
- Registrar leitura de pressão a cada incremento.
Proteção do conjunto e posicionamento dos cauls
Use cauls moldados ao raio do braço envoltos em feltro e PTFE para evitar brilho ou marca. Apoiar na região do pé do braço e no nut simetricamente; não pressione diretamente sobre zonas de colagem visíveis.
| Sintoma ou Erro | Causa Raiz Oculta | Ferramenta / Ação de Correção |
|---|---|---|
| Aumento de curvatura após aquecer | Choque térmico e secagem localizada | Reduzir rampa, umedecer leve com pano microfibra, aplicar pressão gradual |
| Marcas no verniz | Contato direto com caul duro | Usar caul macio com PTFE e feltro |
| Reversão parcial em dias | Colagem não reparada durante prensagem | Injetar epóxi estrutural e prensar novamente |
Sequência prática passo a passo
- Soltar cordas e marcar referências com fita crepe e régua de aço.
- Posicionar cauls e termopares; iniciar rampa a 8–12°C por ciclo.
- Aumentar pressão em 2 kg/cm² a cada 15 minutos até atingir estabilidade dimensional.
- Repetir 2 ciclos e permitir cura térmica passiva de 12–24 horas antes de remover.
Calor sem controle é um acelerador de dano. Controle tempo, temperatura e pressão; registros precisos salvam o braço. — Nota de Oficina
O Teste de Estresse Pós-Reparo
Remontado, submeta o instrumento a três ciclos de afinação completa e variação de umidade em 30 dias. Critério de sucesso: variação de ação menor que 0,3 mm no 12º traste e ausência de novas linhas de tensão no verniz.
Após o choque térmico controlado, o maior risco não é imediato: é a instabilidade residual. O braço de guitarra empenado pode reagir nas horas seguintes com relaxamento desigual das fibras, variações de ação e microfissuras no verniz que só aparecem após 24–72 h.
Por que o braço ainda se move depois da prensa
O aquecimento alivia tensões, mas cria gradientes de umidade e tensões internas que migrarão até que o equilíbrio seja alcançado. O método padrão presume estabilização instantânea; a prática mostra que madeira e colagens precisam de controle ambiental e tempo para reassentar.
Faça uma avaliação da peça imediatamente: meça ação, registre entonação e foto-documente pontos de tensão para comparar mais tarde.
Estabilidade do braço de guitarra empenado após choque térmico
Implemente um período de cura em ambiente controlado: 21–24°C e 45–55% RH por 72 horas é a faixa que usei em casos críticos. Se possível, utilize câmara climática; caso contrário, um cômodo isolado com desumidificador/humidificador em ciclo automático funciona.
- Registrar leituras a cada 6–8 horas com higrômetro e termômetro digital.
- Medir ação no 1º, 7º e 12º trastes com régua de aço e calços milimétricos.
Guia rápido de avaliação pós-choque
| Sintoma ou Erro | Causa Raiz Oculta | Ferramenta / Ação de Correção |
|---|---|---|
| Queda de ação no cavalete | Retração localizada das fibras | Reajuste de tensão progressiva; monitoramento RH |
| Microfissuras no verniz | Choque térmico localizado | Conserto de verniz com microfiller e cura lenta |
| Desvio residual em mm | Colagem parcial não consolidada | Reprensagem com epóxi estrutural |
Procedimento de re-tensão e checagens
Sequência aplicável: reinstalar encordoamento leve (metade da tensão), afinar a pitch e manter por 24 h. Aumentar tensão em 25% a cada 12–24 h até tensão final, registrando ação e torque da porca da alma com chave dinamométrica.
- Iniciar com cordas .009–.011 para reduzir carga inicial.
- Ciclar afinação e verificar entonação com afinador estroboscópico.
- Registrar variações e só liberar para uso quando estabilizar por 72 h.
Controle térmico sem controle de umidade é gambiarra; tempo e medidas objetivas valem mais que palpites. — Aviso Técnico
O Teste de Estresse Pós-Reparo
Monitore por 30 dias: objetivo prático é variação menor que 0,3 mm na ação no 12º traste e estabilidade de entonação dentro de 5 cents. Registre torque do truss rod e leituras RH; quaisquer flutuações acima desses limites justificam reprensagem localizada ou intervenção na colagem.
Com as cordas em tensão real o comportamento do braço muda: o braço de guitarra empenado pode voltar a apresentar offset lateral, variação de ação e entonação errática que não aparecem com cordas frouxas. Aqui o foco é alinhar a escala sob carga, medindo e corrigindo forças reais, não suposições.
Alinhamento da escala sob carga real de cordas: por que é obrigatório
Trabalhar sem tensão simula pouco. A ação ideal e a compensação do saddle só fazem sentido com a tensão final aplicada; a curvatura, torque e assento do fingerboard se comportam diferencialmente sob carga. Medições estáticas no braço desmontado são válidas apenas para identificar problemas, não para validar correção.
Preparação e ferramentas essenciais
Monte um kit mínimo: régua de aço de 1 m, calços milimétricos, medidor de ação (action gauge), afinador estroboscópico, capo, feeler gauges, paquímetro digital e um medidor de tensão de cordas (NTP string tension meter) quando disponível.
- Use jogo de cordas representativo da tensão final (ex.: .010–.046 para elétrica; registre tensão em newtons).
- Registre referências: ação no 1º, 7º e 12º trastes, relief no 7º traste com capo e pressão de corda no 12º.
Procedimento prático passo a passo
Sequência direta e testada: instale cordas novas ou em bom estado, aplique 100% da tensão prevista e aguarde 12–24 h para acomodação inicial. A partir daí execute ajustes incrementais: truss rod para relief alvo, sela e limagem de selim, ajuste de saddles e micro-entonamento.
- Colocar capo no 1º traste e segurar a corda no 17º; medir folga no 7º para relief ideal (0,10–0,30 mm depende do setup).
- Ajustar truss rod com chave dinamométrica, registrar torque aplicado.
- Ajustar altura de saddles para equalizar ação; verificar com régua e action gauge.
- Micro-entonação: compensar saddles para reduzir cents de desvio com afinador estroboscópico.
Guia de avaliação rápida
| Sintoma ou Erro | Causa Raiz Oculta | Ferramenta / Ação de Correção |
|---|---|---|
| Action alta no 12º após tensão | Nut assentado alto ou saddle desalinhado | Limar saddle, medir altura do nut com feeler |
| Desafinação nos harmônicos | Compensação de escala errada | Micro-ajuste do saddle, entonação com strobe |
| Relief inconsistente | Truss rod com folga ou canal deformado | Torque calibrado, inspeção do canal |
Alinhar com carga real evita retrabalho: meça sempre com a tensão final e registre antes/depois para ter evidência mensurável. — Nota de Oficina
O Teste de Estresse Pós-Reparo
Após ajustes, mantenha tensão completa por 30 dias com medições diárias nas primeiras 72 h e depois a cada 3 dias. Critério de aceite: variação de ação no 12º traste <0,3 mm e entonação estável dentro de ±5 cents. Se exceder, repetir ciclo de acomodação e verificar colagens ou conformidade do fingerboard.
Por que o ajuste padrão do tensor falha
Girar o truss rod é muitas vezes a primeira solução que se tenta, mas pode falhar se a integridade do braço não for mantida. Se o canal da alma estiver afrouxado ou a colagem estiver comprometida, o truss rod não será eficaz ao girar, resultando em frustração para o músico. É vital verificar a continuidade da cola e fazer um teste de torque com uma chave dinamométrica para garantir que o truss rod está funcionando conforme o esperado. Falhas na colagem e roscas danificadas podem fazer com que o truss rod gire sem corrigir a curvatura, exigindo uma abordagem mais detalhada e estruturada.
Explorar conceitos como conserto de braço de guitarra, ajuste de truss rod, torção em guitarra amplia o entendimento sobre Braço De Guitarra Empenado.
Leia também: Visite nosso guia de ajuste de truss rod
Faça você mesmo: ajuste e recuperação do braço de guitarra
Se você se deparar com um braço de guitarra empenado, não despair! Com as ferramentas certas e técnicas adequadas, você pode corrigir essa situação. Comece soltando a tensão das cordas e marcando pontos de referência antes de aplicar calor com uma pistola térmica. A prensa hidráulica, com uma aplicação cuidadosa de pressão, pode ajudar a restaurar a forma do braço. É importante monitorar cuidadosamente o processo e realizar um teste pós-reparo para garantir que a ação permaneça estável.
Considerações finais sobre o ajuste do braço
A correta aplicação de braço de guitarra empenado gera resultados concretos.
O braço de guitarra empenado é um desafio comum, mas com as técnicas certas, é possível realizar ajustes eficazes. Monitore a condição do seu instrumento regularmente e esteja pronto para agir ao primeiro sinal de problemas. Um cuidado prévio pode evitar complicações mais sérias e manter seu instrumento sempre em ótimo estado.
Fonte: Aprenda mais sobre manutenção de guitarras
Olivia Canela é luthier especializada em guitarras, com foco na prática real de oficina e no comportamento físico do instrumento. Seu trabalho investiga como madeira, estrutura e tempo influenciam o som — indo além do discurso comum para revelar o que realmente define o timbre.
