Jack Da Guitarra O jack da guitarra é uma peça fundamental que, quando mal ajustada, pode gerar som intermitente e problemas de contato. Neste guia, você aprenderá como corrigir essas questões comuns e garantir que a sua guitarra funcione perfeitamente novamente.
Conserto do jack da guitarra
Para consertar o jack da guitarra, é fundamental identificar se o problema se origina de um mal contato ou uma solda fria. Muitas vezes, o problema parece oriundo de um cabo ruim, mas na verdade, a falha pode estar no conector ou na ligação do jack. Um simples teste de multímetro pode ajudar a diagnosticar o problema. Se a conexão estiver comprometida, um procedimento de dessoldagem, seguido de limpeza e ressolda, pode ressuscitar a confiabilidade do aparelho. Utilize materiais de qualidade como estanho e ligas com prata para garantir uma ligação sólida.
Inspecione regularmente
Um dos fatores críticos para a durabilidade do jack da guitarra é a inspeção regular dos componentes. Utilize uma lupa para verificar a aparência do contato e do terminal. Microfraturas ou sinais de oxidação podem ser um indicativo de que o jack precisa de atenção. Além disso, técnicas simples, como medir a pressão de contato com um dinamômetro, podem trazer à luz falhas que não são visíveis a olho nu e que podem comprometer o funcionamento do instrumento.
Chiado, estalo e corte de sinal ao mexer no cabo são sinais clássicos de mal contato no jack da guitarra. Parece só um cabo ruim, mas o som some quando você pisa no pedal ou chacoalha o conector.
O manual manda trocar o jack; fóruns recomendam apertar o conector. Na prática isso falha quando o pino está oxidado, a solda está fria ou há microfraturas no ponto de contato do PCB — e é aí que a solução rápida vira dor de cabeça.
Na bancada usei multímetro, soldador 40W, flux, álcool isopropílico 99% e estanho 60/40: dessoldei, limpei pino com lixa 600, apliquei flux e ressolduei, depois testei com cabo em movimento para eliminar recontato.
Som intermitente, estalo e perda de aterramento ao movimentar o cabo são o ponto de partida: mal contato no jack da guitarra normalmente nasce onde o terminal metálico perde pressão e começa a falhar por fadiga. Aqui não há teoria elegante — há metal que perdeu elasticidade, camada de níquel gasta e solda que se transformou em ponto de arrancamento.
Anatomia do ponto de fadiga e sinais mensuráveis
O terminal é uma lâmina de aço ou latão com tratamento de superfície (níquel/prata). O contato depende de força elástica e área de superfície. Quando o material sofre ciclos de inserção/removimento, surgem microtrincas na raiz da lingueta e desgaste do banho metálico, reduzindo a área útil.
Medições práticas: use micrômetro ou paquímetro para comparar espessura da lingueta contra um novo; teste de força com dinamômetro de mola até 2 N para quantificar a pressão do contato; inspeção com lupa 20–40x para localizar microfraturas e perda de revestimento.
Por que o conserto pontual do manual falha na prática
O método padrão — apertar a lingueta com alicate — restaura pressão momentaneamente, mas provoca encruamento e concentra tensões na raiz, acelerando a fratura. Trocar só o corpo plástico ignora que o arrazoamento vem do metal e da interface soldada ao circuito.
Teste sujo: após o aperto, faça 100 inserções rápidas; se ocorrer degradação de resistência de contato (>50 mΩ) em menos de 200 ciclos, a peça está condenada.
Reajuste de pressão: medições, correções e reshape
Procedimento aplicável e direto ao ponto:
- Desenergize e dessolde o terminal usando malha dessoldadora e ferro 40–60W.
- Meça ângulo e espessura; se a lingueta estiver abaixo de 0,30 mm de espessura original, substituir é preferível.
- Para lingueta recuperável, limpe oxidação com lixa 600 e palha de aço fina; remodele a curvatura com alicate de bico e calibre de referência para obter 1,8–2,2 mm de deflexão livre.
- Verifique pressão com dinamômetro; procurar 0,8–1,5 N de força de contato estabilizada.
Ressolda com liga de prata: técnica e parâmetros
Use solda com prata (ex.: SnAg 2–3% ou equivalente comercial), flux RMA e ponta chata de 1,2–1,6 mm. Pré-aqueça a placa a 60–80 °C se possível. Flux garante molhabilidade onde o banho de níquel impede a adesão.
Sequência prática: préestanhamento do fio/terminal, aplicação controlada de calor (320–350 °C), aporte de prata na transição metal-metal para aumentar ductilidade e resistência mecânica do cordão. Evite sobreaquecimento que amoleça isolantes próximos.
Guia de Diagnóstico Rápido
| Sintoma | Causa raiz oculta | Ferramenta / Ação |
|---|---|---|
| Estalo ao mexer no cabo | Revestimento desgastado / microtrinca na raiz | Lupa 30x, lixa 600, ressolda com SnAg |
| Perda de sinal ao pisar pedal | Pressão insuficiente na lingueta | Dinamômetro, remodelagem da lingueta, medição 0,8–1,5 N |
| Ruído contínuo | Solda fria no terminal | Malha dessoldadora, ferro 40–60W, flux RMA |
A pressão do contato e a qualidade da solda governam a durabilidade. Se restaurar a pressão sem reforçar a solda, o problema volta em poucos dias. — Nota de Oficina
O Teste de Estresse Pós-Reparo
Imediatamente: faça 1.000 ciclos de inserção/remoção com medição de resistência de contato a cada 200 ciclos; variação aceitável < 20 mΩ. Em 7 dias: ensaio com cabo tensionado e pedalboard em uso real durante 90 minutos consecutivos.
Checklist 30 dias: nenhum aumento significativo de resistência, ausência de trincas visíveis na raiz da lingueta, solda sem fraturas e força de contato estabilizada dentro da faixa. Se qualquer item falhar, substitua o terminal por componente com pressão nominal superior ou opte por conector com banho de prata mais espesso.
Quando o jack começa a folgar e você tenta forçar o contato com uma dobra rápida, a reação imediata é típica do desespero: mal contato no jack da guitarra melhora por alguns minutos e depois volta. Esse remendo atua sobre deformação plástica, não sobre a raiz do problema — e só adia a perda de área de contato e o início das trincas na raiz da lingueta.
Por que a dobra aumenta tensão e causa encruamento
Dobrar a lingueta com alicate altera a microestrutura do metal: o encruamento aumenta dureza local e reduz ductilidade. A prática comum presume que maior curvatura = mais pressão, mas o metal work‑hardening concentra tensões no ponto de flexão.
Teste rápido: após três dobras sucessivas, a lingueta apresenta microfissuras na margem interna visíveis com lupa 30x; a resistência mecânica cai e o conector falha em menos ciclos de inserção. O efeito prático é que o conserto temporário vira rotina de manutenção semanal.
Mal contato no jack da guitarra: por que o truque não resolve a causa
A raiz está em perda de revestimento (níquel/prata), microfraturas na raiz e solda com baixa coesão. Entortar não repõe revestimento nem melhora a ligação soldada ao pad do PCB; apenas muda o ponto de contato até que a fratura progrida.
Passo a passo realista para avaliação antes de entortar:
- Inspecione com lupa 30–60x e iluminação lateral para detectar falhas no banho metálico.
- Meça deflexão livre com régua de precisão; compare com peça nova para decidir reposição.
- Verifique continuidade e resistência de contato com microohmímetro; anomalias >100 mΩ indicam perda grave.
Técnica correta quando a lingueta ainda é recuperável
Se a peça tem vida técnica remanescente, use ressoldagem e reforço mecânico, não só dobra. Procedimento aplicável:
- Dessolde com malha dessoldadora e ferro 45–60W.
- Limpe oxidação com palha de aço fina e lixa 800 só na área de contato.
- Realinhe com suporte de precisão (pinça e matriz de referência) visando uma curvatura controlada, não uma dobra por esforço.
- Ressolde com liga SnAg 3% e fluxo RMA para aumentar ductilidade do cordão.
Guia de Diagnóstico Rápido
| Sintoma | Causa raiz oculta | Ação correta |
|---|---|---|
| Folga intermitente | Encruamento e perda de banho | Inspeção 30x, restaure banho e ressolda |
| Estalo após entortar | Microtrinca na raiz | Substituir terminal; não reaplicar dobra |
| Ruído persistente | Solda porosa | Refluxo com fluxo RMA e liga prata |
Entortar é um paliativo de campo: rende minutos quando você precisa do instrumento, mas mina a resistência do metal e encurta a vida útil do conector. — Nota técnica
O Teste de Estresse Pós-Reparo
Execute 500 inserções controladas e registre variação de resistência a cada 100 ciclos; variação aceitável < 30 mΩ. Em 30 dias, monitore em uso real: sem perda de contato nem aumento de ruído, o reparo foi efetivo; qualquer degradação indica substituição por componente de maior pressão ou banho mais espesso.
Ruído intermitente ao acionar o pedal e folga perceptível ao inserir o p10 apontam para falha de contato; a solução definitiva costuma ser a substituição por um conector com pressão nominal maior. No centro do problema está mal contato no jack da guitarra, causado por perda de força elástica e banho metálico ralo que não aguentam ciclagem em uso real.
Escolha do componente e ajuste de pressão para mal contato no jack da guitarra
Opte por jacks profissionais (ex.: Switchcraft heavy‑duty, Neutrik com banho de prata) cuja lingueta especifique pressão de contato ≥1,0 N e espessura de 0,45–0,60 mm. Procure terminais com banho de prata ou prata/níquel mais espesso para reduzir oxidação e melhorar molhabilidade da solda.
Verifique ficha técnica: ciclos de inserção ≥10.000, resistência de contato ≤50 mΩ e temperatura de soldagem compatível com sua placa (max 260–320 °C). Componentes baratos falham nesses índices em 2–6 semanas de uso intenso.
Por que o conector padrão do fabricante não aguenta o uso real
Os jacks de linha OEM costumam priorizar custo e espessura reduzida do metal. A teoria recomenda troca do jack; a prática mostra que mesmo jacks novos com banho fino perdem área de contato por abrasão do p10 e por corrosão galvânica.
Em palco, vibração e tensão geram microdeslocamentos: se o metal é fino, surgem trincas na raiz e a solda puxa. Trocar por peça robusta com banho espesso resolve a raiz do problema, não só o sintoma.
Ferramentas, preparo e procedimento de substituição
- Desconecte instrumentação e remova placa/escudo; identifique o tipo de montagem (panel mount vs PCB).
- Use ferro 45–60W, ponta chata 1,2 mm, malha dessoldadora e pré‑aquecedor (60–80 °C) se disponível.
- Substitua por jack de alta pressão; ao ressoldar, use liga SnAg3% com fluxo RMA, calor controlado 320–350 °C e cordão curto para reduzir esforço mecânico.
- Reforce a montagem mecânica: porca travante, arruela isolante e fixação com fita de poliimida para minimizar alavancagem no terminal.
Guia de Diagnóstico Rápido
| Sintoma | Causa raiz oculta | Ação / Ferramenta |
|---|---|---|
| Folga e perda intermitente | Terminal fino / banho desgastado | Trocar por jack heavy‑duty; micrômetro; substituir |
| Ressolda que solta | Baixa molhabilidade do banho | SnAg3%, fluxo RMA, pré‑aquecimento |
| Ruído de contato | Oxidação na lingueta | Limpeza com álcool isopropílico 99% e pasta de contato; trocar se necessário |
Substituir por componente adequado evita retrabalhos: escolha pressão, banho e resistência mecânica acima do exigido pelo uso real. — Nota prática
O Teste de Estresse Pós-Reparo
Imediatamente faça 500 inserções controladas e meça resistência de contato a cada 100; variação aceitável < 30 mΩ. Execute ensaio de 2 horas em uso real com pedalboard montado e cabo tensionado.
Em 30 dias monitore: sem aumento de ruído, sem variação significativa de resistência e sem folgas mecânicas. Falha em qualquer item significa que o componente escolhido não atende ao perfil de uso; substitua por versão com pressão nominal superior ou banho de prata mais espesso.
Ruído de masca, zumbido ou perda de sinal quando o cabo toca outras partes do corpo do instrumento indicam que mal contato no jack da guitarra pode estar sendo agravado por falta de blindagem e isolamento adequado no ponto de solda. Não é apenas solda fraca: é caminho de fuga de massa, microcurtos e movimento mecânico transmitindo ruído ao circuito.

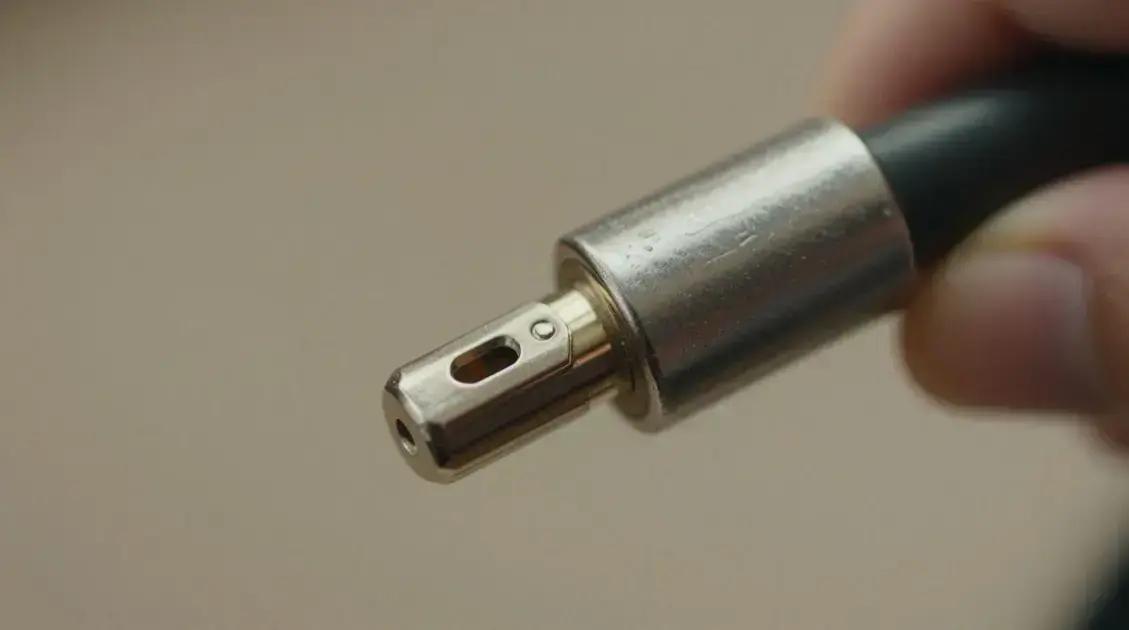

Blindagem elétrica versus isolamento mecânico: a diferença prática
Blindagem resolve interferência e loops de terra; isolamento trata esforço mecânico e proteção do cordão de solda. O manual costuma sugerir fita simples; na prática isso falha quando o fio vibra ou quando solda está exposta a fricção do cabo.
Procedimento aplicável: implemente blindagem coaxial com ou sem caixa de metal, e adicione um alívio de tensão controlado para o fio que desemboca no terminal. Ferramentas: termorretrátil 3:1, cola epóxi de baixa dureza, estação de solda com controle de temperatura.
Materiais e técnicas de blindagem que realmente seguram o problema
Priorize: manga termorretrátil interna (espuma isolante em dupla camada), arruela de isolamento e cobertura metálica ligada ao chassi. Use malha trançada (braided shield) soldada ao ground do jack e ao chassis, garantindo caminho de baixa impedância à terra.
- Heat shrink dupla parede com cola interna para selamento hermético.
- KAPTON tape para proteger componentes sensíveis do calor durante soldagem.
- Malha trançada soldada e crimpada para strain relief.
Isolamento no ponto de solda: passo a passo sujo e prático
1) Dessolde e limpe o pad com malha dessoldadora. 2) Aplique uma pequena luva de termorretrátil interna sobre o condutor antes da ressolda. 3) Faça a ressolda com SnAg3% e fluxo RMA; insira a luva sobre o cordão quente e encolha com estação hot‑air a 120–140 °C.
Adicione depois uma camada externa de termorretrátil 3:1 com cola ou uma calha de silicone RTV aplicada de forma a criar alívio de tensão entre o cabo e a solda. Isso evita que movimento leve a fadiga do cordão.
Guia de Diagnóstico Rápido
| Sintoma | Causa raiz oculta | Ação / Ferramenta |
|---|---|---|
| Zumbido com cabo encostado | Loop de terra / falta de malha | Soldar malha ao chassis, multímetro, continuidade < 0,5 Ω |
| Perda ao mover cabo | Fio sem alívio de tensão | Termorretrátil dupla, estação hot‑air, crimp |
| Sintoma intermitente após ressolda | Exposição do cordão a fricção | Reaplicar luva interna + epóxi flexível |
Blindagem falha não por falta de metal, mas por conexões de aterramento ruins e ausência de alívio de tensão. Se a malha não estiver bem soldada ao chassis, o ruído volta. — Nota de Oficina
O Teste de Estresse Pós-Reparo
Imediatamente faça teste de continuidade chassis‑ground e ensaio de cabo em movimento por 30 minutos enquanto monitora sinal com osciloscópio ou analisador de espectro (verificar picos de RF ou spike ao mover o cabo). Em 30 dias procure ausência de aumento de ruído, solda intacta e nenhum deslocamento do termorretrátil.
Checklist final: continuidade de aterramento < 0,5 Ω, resistência de contato estável, e nenhuma microfratura visível na área isolada. Se qualquer item falhar, reforce a malha ou substitua por solução com invólucro metálico e amortecimento interno.
O som que “solta” ao mexer no cabo revela falha no encaixe do p10 e normalmente aponta para mal contato no jack da guitarra. Não é só solda ruim: é perda do mecanismo de retenção (o clique) que garante assentamento absoluto do plug e estabilidade da pressão de contato.
O mecanismo do clique: retenção mecânica e força de contato
O clique é uma combinação de lingueta de retenção, entalhe no corpo do jack e força de contato da lâmina. Idealmente há duas métricas: força de inserção/controlada (~2–6 N) e força de contato elétrica (~0,8–1,5 N).
Quando a retenção falha, o p10 assenta parcialmente e gera micro‑movimento entre tip/slee, elevando resistência de contato e ruído. Medição prática: use dinamômetro de mola para checar força de inserção e microohmímetro para resistência de contato.
mal contato no jack da guitarra: como o clique perde eficiência
Desgaste mecânico do entalhe, deformação plástica da lingueta e contaminação por sujeira reduzem o salto do detent. A teoria do ajuste com alicate ignora o desgaste dimensional do entalhe e a perda do banho metálico, ocasionando retorno do problema.
Observe com lupa 30–60x se há achatamento do entalhe ou rebarbas; verifique folga axial do p10 com régua de precisão.
Ajuste prático do clique e troca do elemento de retenção
- Remova o jack e verifique a folga axial e radial; meça com paquímetro.
- Se a lingueta está recuperável, modele com punção fino e matriz para restaurar o salto, mirando 2–4 mm de deflexão livre.
- Se o entalhe está gasto, substitua o corpo/clip por peça OEM ou kit de retenção (ex.: Spring Kit para Switchcraft).
- Reforce montagem com arruela de pressão e porca travante para eliminar torção ao apertar o jack no painel.
Ressolda, reforço e alívio de tensão para manter o clique estável
Após ajuste mecânico faça ressolda com SnAg3% e fluxo RMA; aplique cordão curto e fillet consistente para melhorar coesão. Adicione um cordão de epóxi flexível (silicone RTV) afastado 2–3 mm da solda para alívio de tensão.
Use termorretrátil dupla parede sobre o cabo e crimp mecânico próximo ao corpo para transferir carga mecânica para o chassis, não para o cordão de solda.
Guia de Diagnóstico Rápido
| Sintoma | Causa raiz oculta | Ação / Ferramenta |
|---|---|---|
| P10 escorrega levemente | Entalhe desgastado | Paquímetro, punção, substituir corpo/clip |
| Ruído ao mover cabo | Micro‑movimento por folga axial | Dinamômetro, ajustar deflexão 2–4 mm |
| Falha pós‑ressolda | Falta de alívio de tensão | Termorretrátil dupla, crimp, epóxi flexível |
O clique não é detalhe estético: é a assinatura mecânica da conexão. Sem controle da retenção, qualquer melhoria na solda vira curto prazo. — Nota técnica
O Teste de Estresse Pós-Reparo
Execute 1.000 ciclos de inserção/remoção e registre resistência a cada 200 ciclos; variação aceitável < 30 mΩ. Faça ensaio de 2 horas em uso real com cabo tensionado e pedalboard ativo.
Em 30 dias verifique: retenção sem perda perceptível do clique, resistência de contato estável, ausência de ruído ao manipular o cabo. Falha em qualquer ponto indica necessidade de substituir por jack com retenção especificada (heavy‑duty ou locking) e reforço mecânico adicional.
Técnicas de ressolda eficazes
A ressolda no jack da guitarra demanda atenção aos detalhes. Uma solda de baixa qualidade pode causar falhas repetidas, enquanto que uma aplicação correta de liga de prata oferecera resistência e durabilidade. O uso de flux adequado e uma temperatura controlada durante o processo de soldagem são essenciais para garantir uma boa aderência. Além disso, considerar a espessura do terminal e sua curvatura pode impactar significativamente a eficácia da solução. Fazer inspeções visuais e medições com ferramentas como micrômetro podem ser a chave para um conserto duradouro.
Explorar conceitos como conserto de jack, problemas no jack, ressolda de jack amplia o entendimento sobre Jack Da Guitarra.
Leia também: veja mais sobre consertos de instrumentos
Mantenha seu jack da guitarra funcionando
Após realizar os ajustes e a ressolda no jack da guitarra, é crucial manter a peça sob observação. Realizar testes de estresse com ciclos de inserção e remoção pode verificar a integridade da solda e da pressão. O cuidado com esses detalhes garante que você evite problemas futuros. Lembre-se de revisar regularmente, especialmente se notar ruídos ou instabilidades. Uma manutenção proativa significa menos complicações e mais horas de música.
Conclusões sobre o jack da guitarra
A correta aplicação de jack da guitarra gera resultados concretos.
Manter o jack da guitarra em condições ótimas é vital para um desempenho musical sem interrupções. Com as técnicas corretas de ajuste e ressolda, você pode prolongar a vida útil do seu equipamento. Freelancers e músicos amadores podem realizar esses reparos de forma segura e eficaz. Assim, a prática preventiva não apenas melhora a qualidade do som, mas também aumenta a satisfação no uso do instrumento.
Fonte: como reparar o jack da guitarra
Olivia Canela é luthier especializada em guitarras, com foco na prática real de oficina e no comportamento físico do instrumento. Seu trabalho investiga como madeira, estrutura e tempo influenciam o som — indo além do discurso comum para revelar o que realmente define o timbre.
